由于?；⒅楸旧淼牟蝗夹裕壳霸谒拇?、重慶等地大規(guī)模使用。同時因現(xiàn)已大規(guī)模開發(fā)的珍珠巖礦砂原料產(chǎn)地主要在河南和內(nèi)蒙，運距遠，質(zhì)量好的礦砂不易買到，本地現(xiàn)有?；⒅楫a(chǎn)能不能滿足各地外墻保溫工程需要，形成市場價格持續(xù)攀升的情況。很多?；⒅樯a(chǎn)廠家因原材料質(zhì)量差、生產(chǎn)設備性能不足或在生產(chǎn)中摻假等，終產(chǎn)品性能不能滿足工程應用要求，使很多保溫砂漿生產(chǎn)廠家及使用單位蒙受很大損失。故，我們在此提供一些玻化微珠質(zhì)量辨別簡易方法，以防止買到開孔膨脹珍珠巖等不合格的產(chǎn)品：

目前常見的開孔膨脹珍珠巖冒充?；⒅槭袌銮闆r

部分廠家把開孔膨脹珍珠巖當做?；⒅閬碣u，結(jié)果造成保溫漿料大量吸水，施工上墻后這些水份逐步流失，保溫層干縮固化，形成微裂紋，甚至是大面積龜裂，更可能出現(xiàn)空鼓情況，造成工程質(zhì)量問題，導致經(jīng)濟上的損失。

通常情況下，玻化微珠就是閉孔珍珠巖，而將開孔珍珠巖俗稱為膨脹珍珠巖。閉孔珍珠巖的生產(chǎn)工藝：珍珠巖礦砂加熱過程中在高溫度中停留時間長，然后加熱到高溫1200℃以上，表面燒玻璃化，形成閉孔環(huán)境，因此叫閉孔珍珠巖也叫?；⒅?。閉孔珍珠巖比重較大，低80kg/m3，一般在110 kg/m3以上，吸水率小。而膨脹珍珠巖煅燒溫度在800℃以上，表面未熔融，比重比閉孔珍珠巖小的多，吸水量大的多。

?；⒅榈馁|(zhì)量在于玻化率，玻化率的關(guān)鍵在于溫度和時間，能達到溫度和時間的只有電爐?，F(xiàn)在玻化微珠生產(chǎn)廠家很少用電爐，因為電爐產(chǎn)量低，成本高，所以一般采用煤氣爐生產(chǎn)，煤氣爐生產(chǎn)成本低，但很難達到?；⒅榈膰覙藴省?/p>

簡易直觀的辨別?；⒅橘|(zhì)量的方法如下：

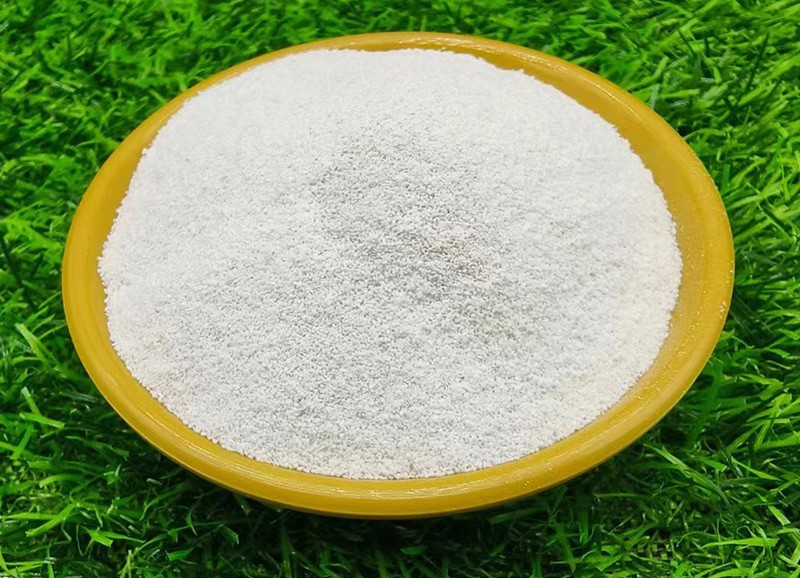

1、看顆粒粒度：如果在玻化微珠中發(fā)現(xiàn)有大量的細粉料，通常是沒有經(jīng)過足夠溫度煅燒的珍珠巖礦砂(俗稱生料)，這些粉料起不到保溫效果，而且因為礦砂沒有煅燒，比重很大。建議選擇粒度均勻，較少細粉料的玻化微珠。

2、看硬度/強度：開孔膨脹珍珠巖用手一捏就碎，經(jīng)加入膠粉料機械攪拌后大部分都會碎掉，而?；⒅楸砻娌ＡЩ瘎t比珍珠巖硬度要大，攪拌后的破碎率相對低一些。但仍不建議在攪拌機中將?；⒅閿嚢柽^長時間。

3、看水中的漂浮率：取一定量的玻化微珠泡在水里，過幾分鐘看浮在水面上的?；⒅楸壤卸嗌伲恋椎脑蕉?，表示開孔的越多，開孔的珍珠巖吸水后自然沉底。

4、看吸水率：把泡在水中的玻化微珠撈出來稱稱重量，超重部分就是?；⒅槲盏乃荩试礁哒f明閉孔率越低，吸水率高的珍珠巖用在保溫砂漿中，可能產(chǎn)生龜裂空鼓等問題。
